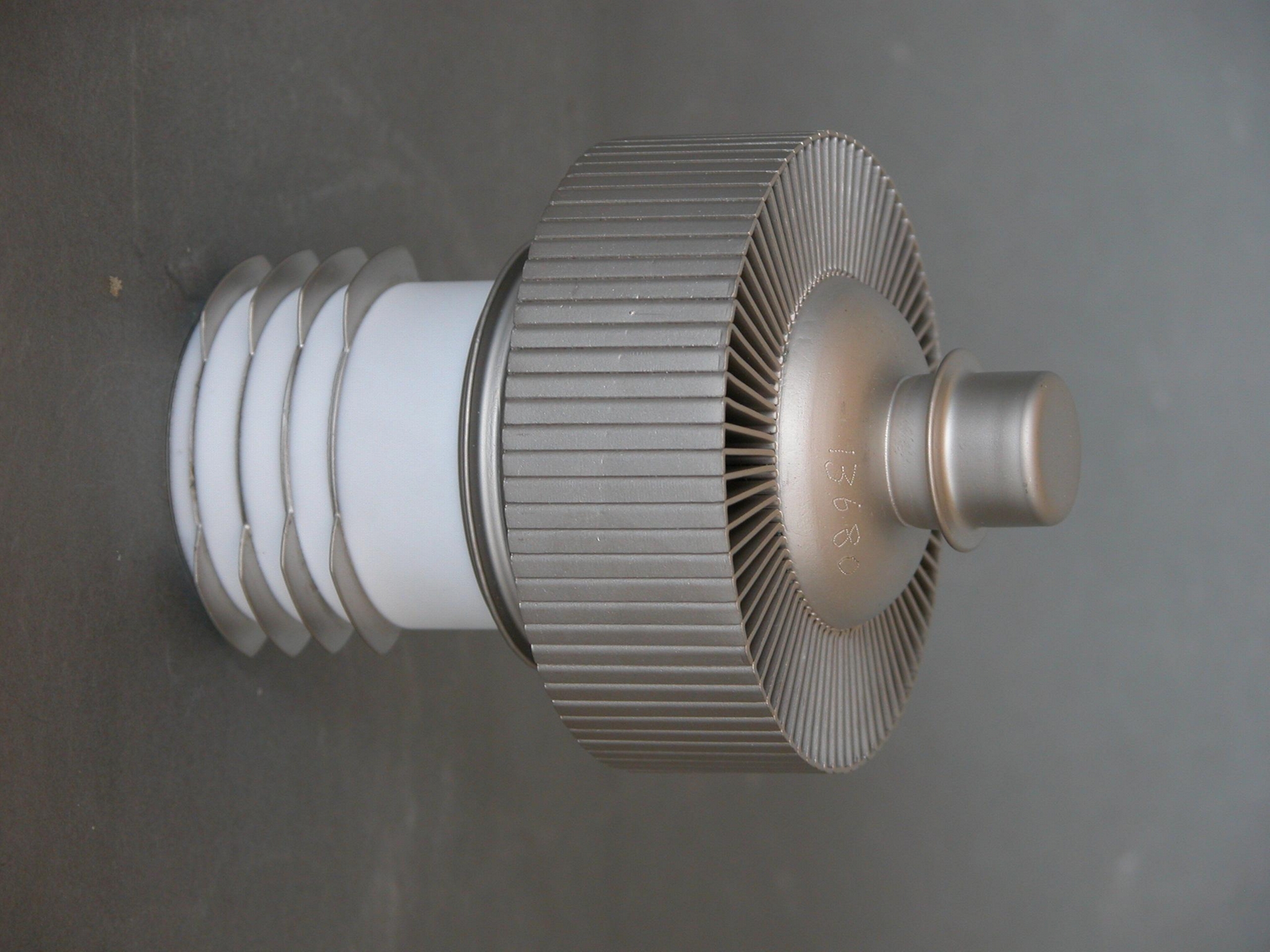

4CX1500B型電子管系金屬陶瓷結構、氧化物陰極、強迫風冷束射四極管。其陽極耗散功率為1500W。該管為低電壓、大電流管，具有低的互調失真和低的柵極截止。低的互調失真特性使得該管適合射頻和音頻線性放大器。
特性參數
燈絲電壓……6V
燈絲電流……10A
跨導……30mA/V
極間電容（陰極接地）
輸入……81.5pF 輸出……11.8pF 跨路……0.02pF
額定連續波 工作頻率……110MHz
安裝方式…… 任意
冷卻方式……強迫風冷
推薦風冷系統管座……EimacSK—800
推薦風筒……EimacSK—806
陶瓷金屬封接處 工作溫度……250℃
陽極外表面 工作溫度……250℃
長度……124.46mm
直徑……85.6mm
重量（近似）……770g
極限運用數據
陽極電壓……3000V
陽極電流……0.9A
陽極耗散功率……1500W
射頻線性放大器（AB類）
陽極電壓……2900V
帘柵電壓……225V
陽極電流……0.71A
有用輸出功率……1100W
音頻放大器或調製器AB1類（雙管）
陽極電壓……2900V
帘柵電壓……325V
陽極電流……1.71A
輸出功率……2774W
典型工作狀態
帘柵耗散功率……12W
控制柵耗散功率……1W
|
|
最小值
|
值
|
|
A
|
φ84.71
|
φ85.60
|
|
B
|
φ20.50
|
φ20.83
|
|
C
|
φ47.37
|
φ48.26
|
|
D
|
57.15
|
58.42
|
|
E
|
57.53
|
62.61
|
|
F
|
87.73
|
92.81
|
|
G
|
118.74
|
124.46
|
|
H
|
24.51
|
25.09
|
|
J
|
17.53
|
18.03
|
|
K
|
10.54
|
11.05
|
|
L
|
3.56
|
4.18
|
|
M
|
0.046
|
0.76
|
|
N
|
17.78
|
20.32
|
|
P
|
7.97
|
8.28
|
|
R
|
55°
|
65°
|
|
S
|
115°
|
125°
|
|
T
|
11.94
|
13.46
|
